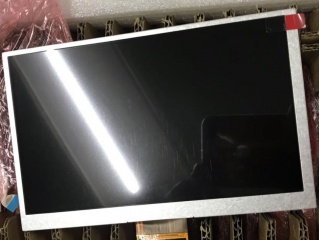

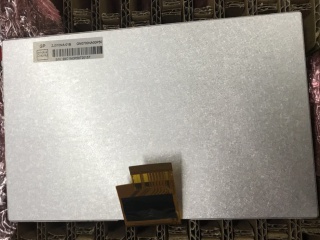

奇美液晶模组ZJ070NA-01B 应用详情

基本信息 :

面板品牌 :奇美面板 型号ZJ070NA-01B面板尺寸7.0英寸

面板应用 :MID UMPCMP4 PMP面板类型 a-Si TFT-LCD , 液晶模组

工作环境 :      工作温度-20 ~ 60 °C存储温度-30 ~ 70 °C

RoHS状态RoHS  Compliance

典型特征 :      风景模式白光LED背光宽屏上/下,左/右翻转显示



奇美液晶模组ZJ070NA-01B 结构详情

像素特征 :      像素数量1024(RGB)×600 , WSVGA 点间距0.050×0.150 mm (H×V)像素布局 RGB垂直条状  像素间距0.150×0.150 mm (H×V)

结构尺寸 :      显示区域153.6×90 mm (H×V) 可视区域156.4×92.8 mm (H×V) 外观尺寸165.75×105.39 mm (H×V) 外观厚度3.4±0.2 mm

外观特征 :      外观形状平面矩形风景肖像风景模式

宽高比17:10 (H:V)

安装孔位 :      Without

其它特征 :      重量113g



奇美液晶模组ZJ070NA-01B 光学详情

基本信息 :      面板亮度350 cd/m² (Typ.) 对比度 700:1 (Typ.) (透射)

可视角度 :75/75/70/75 (Typ.)(CR≥10)光学模式TN，常白显示，透射式最佳视角6 o'clock反应时间10/15 (Typ.)(Tr/Td) ms

色彩性能 :      白色色度Wx:0.310; Wy:0.330显示颜色 16.7M (8-bit)

亮度变动1.33/1.43 (Typ./Max.) 亮度变动 = 最大值 / 最小值



奇美液晶模组ZJ070NA-01B 电子详情

工作频率 :      60Hz  120Hz (60HZ输入)：内置MEMC电路

翻转扫描 :      翻转 (水平/垂直)

功率消耗 :      1.5W (Typ.)



奇美液晶模组ZJ070NA-01B 背光详情

背光特征 :      灯管类型WLED灯管形状阵列

灯管寿命 20K(Min.) (Hours)  数量3S8P位置侧入式光源

灯管电气 :      电压输入9.3/10.2V (Typ./Max.)电流输入160/170mA (Typ./Max.)功耗1.5W (Typ.) 所有灯管消耗功率之和

接口特征 :      类型包含在屏信号接口中位置-灯管驱动无



奇美液晶模组ZJ070NA-01B 信号详情

信号系统 :      LVDS (1 ch, 8-bit)信号逻辑电压0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD

信号电气 :      电压输入3.3/11.0/20.0/-6.8V (Typ.)(DVDD/AVDD/VGH/VGL)电流输入-功耗0.35W (Typ.)

接口特征 :      类型FPC位置-

FPC详情 :       品牌型号脚间距脚数数量接口定义



奇美液晶模组ZJ070NA-01B 包装详情

包装箱 : 数量         重量         尺寸 (L×W×H)

50 pcs / 箱      -        530×355×250 mm
