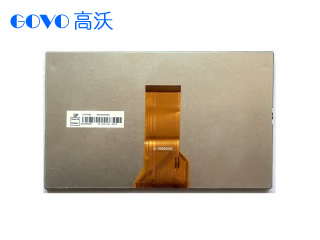

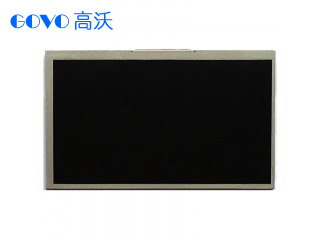

群创液晶模组AT070TN94 应用详情

基础信息 :

制造商:群创

型号:AT070TN94

类型: a-Si TFT-LCD , 液晶模组

应用产品:便携式DVD车载显示

对角尺寸:7.0英寸

应用环境 :存储温度-30 ~ 85 °C工作温度-30 ~ 85 °C

RoHS:RoHS

典型特征 :表面雾面6/8位灰阶可选风景模式宽温白光LED背光宽屏上/下,左/右翻转显示

备注信息 :DE/SYNC mode selectable; 2 in 1 FPC



群创液晶模组AT070TN94 结构详情

像素特征 :解析度800(RGB)×480 , WVGA点间距(mm)0.0642×0.1790 (H×V)像素排列 RGB垂直条状 像素间距(mm)0.1926×0.1790 (H×V)

结构尺寸 :显示区域(mm)154.08(H) × 85.92(V)开口区域(mm)156.7(H) × 89.1(V)外观尺寸(mm)164.9(H) × 100(V)外观厚度(mm)5.7±0.3

外观特征 :物理形状平面矩形

外观样式 - 宽高比16:9 (H:V) 风景肖像风景模式

安装方式 :Without

其它参数 :重量154g (Typ.)

表面处理:雾面



群创液晶模组AT070TN94 光学详情

基础信息 :显示亮度400 cd/m² (Typ.)对比度 500:1 (Typ.) (透射)

可视角度:70/70/50/70 (Typ.)(CR≥10)显示模式TN，常白显示，透射式推荐视角6 o'clock响应时间(ms)25 (Typ.)(Tr+Tf)

色彩性能 :白色坐标Wx:0.310; Wy:0.330支持颜色 262K/16.7M (6-bit / 6-bit + Dithering) 色域 50% NTSC (CIE1931) 亮度均匀性1.33/1.43 (Typ./Max.)(9 points)



AT070TN94|群创7寸液晶屏

基本参数

面板型号	AT070TN94
面板类型	a-Si TFT-LCD，液晶屏
面板尺寸	7.0英寸
分辨率	800(RGB)x480
显示模式	TN，常白显示，透射式
显示区域	154.08x85.92mm
外观尺寸	164.9x100x6mm
表面处理	雾面
面板亮度	400cd/m2 (Typ.)
对比度	500：1 (Typ.)(透射)
响应时间	10/15 (Typ.)(Tr/Td) (ms)
可视角度	70/70/50/70 (Typ.)(CR≥10)(左/右/上/下）
光源类型	3S9P WLED 无驱动
信号接口	Parallel RGB (1 ch, 6/8-bit), 50 pins
面板电压	3.3/10.4/16.0/-7.0V(Typ.)(VCC/AVDD/VGH/VGL)
工作温度	-30~85°C
存储温度	-30~85°C
面板尺寸	7.0英寸
点分辨率	800(RGB)x480 (WVGA)
像素密度	134 PPI
像素排列	RGB垂直条状
宽高比	16:9 (宽:高）
物理形状	平面矩形显示
点间距	0.0642x0.1790 mm (横*竖)
像素间距	0.1926x0.1790 mm (横*竖)
面板重量	150g(Typ.)
表面处理	雾面
显示区域	154.08x85.92 mm (横*竖）
可视区域	156.7x89.1 mm (横*竖）
外观尺寸	164.9x100 mm (横*竖）
外观尺寸	5.7±0.3 mm (厚度）
显示模式	TN，常白显示，透射式
面板亮度	400 cd/m2 (Typ.)
对比度	500 : 1 (Typ.)(透射）
显示颜色	262K/16.7M (6-bit / 6-bit + Dithering)
显示色域	50% NTSC (CIE1931)
响应时间	10/15 (Typ.)(Tr/Td) (ms)
可视角度	70/70/50/70 (Typ.)(CR>10)(左/右/上/下)
最佳视角	6 o'clock

AT070TN94主要用于车载显示，是一款群创7寸群创液晶显示屏，还用于便携式ＤＶＤ显示，采用白光ＬＥＤ雾面显示，具有宽温的优点，背光寿命长达２万小时，AT070TN94可以在零下三十度环境下工作。主要用于安防显示设备，手持便携DVD显示和车载显示等，是一款性价比超高的7寸工业液晶模组。
